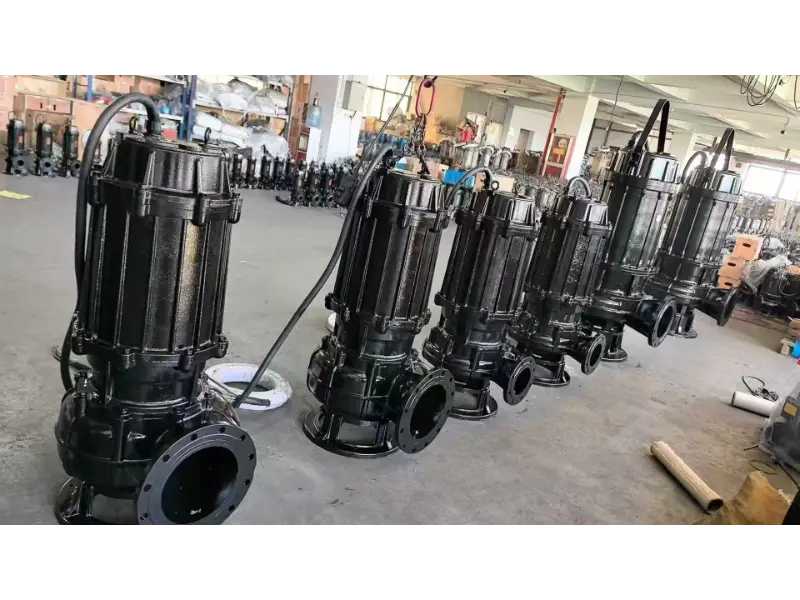

บทนำปั๊มน้ำเสียแบบไม่อุดตัน

ปั๊มน้ำเสีย: ประเภทและส่วนประกอบหลัก

ปั๊มน้ำเสียเป็นปั๊มชนิดไม่อุดตันและมีหลากหลายรูปแบบ เช่น แบบจุ่ม และแบบแห้ง ประเภทแห้ง ได้แก่ โรเตอร์ลูกเบี้ยวปั๊มน้ำเสียใช้สำหรับลำเลียงน้ำเสียชุมชนเป็นหลัก อุณหภูมิของตัวกลางลำเลียงโดยทั่วไปไม่สูงกว่า 80°C เนื่องจากตัวกลางมักจะมีวัสดุที่เป็นเส้นใยซึ่งมีแนวโน้มที่จะพันกัน ช่องทางการไหลของปั๊มเหล่านี้จึงมีแนวโน้มที่จะเกิดการอุดตัน ดังนั้นความต้านทานการอุดตันและความน่าเชื่อถือจึงเป็นปัจจัยสำคัญที่กำหนดคุณภาพของปั๊มน้ำเสีย

เช่นเดียวกับปั๊มอื่นๆ ใบพัดและท่อรูปก้นหอย (หรือตัวกระจายอากาศ) เป็นองค์ประกอบหลักสองประการของปั๊มน้ำเสีย. ประสิทธิภาพการทำงานโดยพื้นฐานจะกำหนดความสามารถโดยรวมของปั๊ม ส่วนประกอบทั้งสองนี้รับประกันความต้านทานการอุดตันและการเสียดสีของปั๊มเป็นหลัก มาทำลายพวกเขากัน:

ประเภทโครงสร้างใบพัด:

การออกแบบใบพัดส่วนใหญ่แบ่งออกเป็นสี่ประเภท: ประเภทใบพัด (เปิดและปิด), ประเภทกระแสน้ำวน, ประเภทช่อง (รวมถึงช่องเดี่ยวและช่องคู่) และประเภทสกรูแรงเหวี่ยง

ใบพัดเปิดและกึ่งเปิด:สิ่งเหล่านี้ง่ายต่อการผลิต หากเกิดการอุดตันภายในใบพัด ก็สามารถทำความสะอาดและบำรุงรักษาได้ง่าย อย่างไรก็ตาม ในระหว่างการทำงานระยะยาว การเสียดสีจากอนุภาคอาจทำให้ช่องว่างระหว่างใบพัดและผนังด้านในของท่อรูปก้นหอยขยายใหญ่ขึ้น ส่งผลให้ประสิทธิภาพลดลง ช่องว่างที่ขยายใหญ่ขึ้นนี้ยังรบกวนการกระจายแรงดันทั่วใบพัด และทำให้รูปแบบการไหลในทางเดินไม่เสถียร ทำให้เกิดการสั่นสะเทือนของปั๊ม ประเภทนี้ไม่เหมาะสำหรับการขนถ่ายสื่อที่มีของแข็งขนาดใหญ่หรือเส้นใยยาว ในแง่ของประสิทธิภาพ ประสิทธิภาพต่ำ โดยมีค่าสูงสุดเพียงประมาณ 92% ของใบพัดปิดมาตรฐาน ส่วนโค้งหัวค่อนข้างแบน

ใบพัดน้ำวน:ในเครื่องสูบที่ใช้การออกแบบนี้ ใบพัดจะถูกปิดบางส่วนหรือทั้งหมดจากช่องทางการไหลหลักของท่อก้นหอย ทำให้มีสมรรถนะไม่อุดตันเป็นเลิศและมีความสามารถในการส่งผ่านของแข็งขนาดใหญ่และเส้นใยยาวได้ ในระหว่างการทำงาน อนุภาคแขวนลอยหรือเส้นใยยาวจะไม่สัมผัสกับใบพัดโดยตรง ส่งผลให้ใบพัดสึกหรอน้อยที่สุด และไม่มีปัญหาช่องว่างเพิ่มขึ้นเนื่องจากการเสียดสี ดังนั้นประสิทธิภาพจึงไม่ลดลงอย่างรุนแรงตลอดการใช้งานในระยะยาว ปั๊มที่มีใบพัดนี้เหมาะสำหรับการลำเลียงสื่อที่มีของแข็งขนาดใหญ่และเส้นใยยาว หากพิจารณาจากประสิทธิภาพ ประสิทธิภาพจะต่ำกว่า เพียงประมาณ 70% ของใบพัดปิดมาตรฐาน และส่วนโค้งของส่วนหัวค่อนข้างเรียบ

ใบพัดปิด:โดยทั่วไปประเภทนี้จะให้ประสิทธิภาพที่สูงกว่าและรักษาประสิทธิภาพที่มั่นคงตลอดการดำเนินงานระยะยาว ปั๊มที่ใช้ใบพัดแบบปิดจะมีแรงขับในแนวแกนต่ำกว่า สามารถเพิ่มใบพัดเสริมได้ทั้งที่ผ้าห่อศพด้านหน้าและด้านหลัง ใบพัดเสริมที่หุ้มด้านหน้าช่วยลดการสูญเสียกระแสน้ำวนที่ทางเข้าใบพัดและการสึกหรอของวงแหวนสึกหรอจากอนุภาค ใบพัดเสริมแบบห่อกลับด้านหลังไม่เพียงแต่ช่วยปรับสมดุลแรงขับในแนวแกนเท่านั้น แต่ยังป้องกันไม่ให้อนุภาคแขวนลอยเข้าไปในห้องซีลเชิงกล จึงช่วยปกป้องซีลอีกด้วย อย่างไรก็ตาม ประเภทนี้มีประสิทธิภาพไม่อุดตันต่ำ มีแนวโน้มที่จะพันกัน และไม่เหมาะสำหรับการลำเลียงน้ำเสียดิบที่มีของแข็งขนาดใหญ่หรือเส้นใยยาว

ใบพัดช่อง:นี่คือใบพัดแบบไร้ใบพัดซึ่งช่องทางการไหลเป็นช่องทางโค้งจากทางเข้าไปยังทางออก ทำให้เหมาะสำหรับการลำเลียงสื่อที่มีของแข็งขนาดใหญ่และเส้นใยยาว ซึ่งต้านทานการอุดตันได้ดี ในด้านประสิทธิภาพ ประสิทธิภาพสูงและเทียบได้กับใบพัดแบบปิดมาตรฐาน อย่างไรก็ตาม ปั๊มที่ใช้ใบพัดประเภทนี้จะมีส่วนหัวโค้งที่ชันกว่า กราฟกำลังค่อนข้างคงที่ ช่วยลดความเสี่ยงของมอเตอร์โอเวอร์โหลด ประสิทธิภาพการเกิดโพรงอากาศนั้นด้อยกว่าใบพัดแบบปิดมาตรฐาน ทำให้เหมาะอย่างยิ่งสำหรับปั๊มที่มีทางเข้าที่มีแรงดัน

ใบพัดแบบแรงเหวี่ยงแบบสกรู:ใบพัดของใบพัดนี้เป็นใบพัดเกลียวที่บิดเบี้ยวซึ่งยื่นออกไปในแนวแกนจากด้านดูดบนดุมทรงกรวย ปั๊มที่มีใบพัดนี้ผสมผสานคุณสมบัติของปั๊มดิสเพลสเมนต์เชิงบวกและปั๊มแรงเหวี่ยงเข้าไว้ด้วยกัน เมื่ออนุภาคแขวนลอยไหลผ่าน อนุภาคเหล่านั้นจะไม่กระทบกับส่วนใดๆ ของปั๊ม ส่งผลให้ทั้งปั๊มและตัวกลางลำเลียงได้รับความเสียหายต่ำ เนื่องจากแรงผลักดันของสกรู จึงมีความสามารถในการส่งผ่านของแข็งแขวนลอยได้ดี ดังนั้นปั๊มที่มีใบพัดนี้จึงเหมาะสำหรับตัวกลางที่มีของแข็งขนาดใหญ่ เส้นใยยาว และมีความเข้มข้นสูง มีข้อได้เปรียบโดยเฉพาะอย่างยิ่งในกรณีที่ความเสียหายต่อตัวกลางลำเลียงน้อยที่สุดถือเป็นสิ่งสำคัญ ในด้านประสิทธิภาพ ปั๊มเหล่านี้มีส่วนโค้งส่วนหัวที่สูงชันและเส้นโค้งกำลังที่ค่อนข้างเรียบ

ก้นหอย / ตัวกระจาย:

ปลอกก้นหอยชนิดที่ใช้บ่อยที่สุดปั๊มน้ำเสียคือก้นหอยก้นหอย สำหรับปั๊มจุ่มแบบจุ่มที่ติดตั้งแบบเปียก มักเลือกใช้ตัวกระจายลมแนวรัศมีหรือตัวกระจายสัญญาณแบบช่อง ก้นหอยมีสามประเภทหลัก: ประเภทก้นหอย (เกลียว), ประเภทวงแหวน และประเภทกึ่งก้นหอย (กลาง) ก้นหอยก้นหอยที่แท้จริงนั้นไม่ค่อยได้ใช้ในเครื่องสูบน้ำเสีย ก้นหอยรูปวงแหวนเนื่องจากมีโครงสร้างที่เรียบง่ายและง่ายต่อการผลิต จึงพบได้ทั่วไปในปั๊มน้ำเสียขนาดเล็ก อย่างไรก็ตาม ด้วยการแนะนำประเภทกึ่งก้นหอย การใช้ประเภทวงแหวนจะค่อยๆ ลดลง เนื่องจากประเภทกึ่งก้นหอยรวมประสิทธิภาพสูงของประเภทเกลียวเข้ากับความสามารถในการส่งผ่านสูงของประเภทวงแหวน ทำให้ได้รับความนิยมมากขึ้นในหมู่ผู้ผลิต

โดยสรุป ปั๊มน้ำเสียซีรีส์ใดๆ โดยพื้นฐานแล้วประกอบด้วยใบพัดประเภทต่างๆ และประเภทก้นหอย/ตัวกระจายที่แตกต่างกัน ตราบใดที่ใบพัดและก้นหอย/ตัวกระจายเข้ากันได้ดีกับข้อกำหนดการใช้งาน ประสิทธิภาพโดยรวมของปั๊มก็จะขึ้นอยู่กับงาน
