เหตุใดปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลจึงเป็นตัวเลือกที่ชาญฉลาดสำหรับการจ่ายของเหลวทางอุตสาหกรรมที่แม่นยำ

เชิงนามธรรม: A ปั๊มสูบจ่ายชนิดไดอะแฟรมเครื่องกลได้รับการออกแบบมาเพื่อการควบคุมการจ่ายของเหลวซ้ำได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูงครอบฟันผลิตปั๊มนี้ด้วยประสบการณ์ในการผลิตปั๊มมากกว่า 20 ปี นำเสนอการควบคุมการไหลที่ปรับได้ ตัวเลือกวัสดุที่ทนต่อการกัดกร่อน การปิดผนึกแบบคงที่ที่ปลายไฮดรอลิก และความเสถียรของการไหลที่สามารถควบคุมได้ภายใน 1% ด้วยการใช้งานที่ครอบคลุมทั้งการบำบัดน้ำ การปกป้องสิ่งแวดล้อม ยา การทำกระดาษ วัสดุใหม่ และการจัดการสารเคมี เทคโนโลยีนี้ให้ความสมดุลในทางปฏิบัติระหว่างความถูกต้อง ความทนทาน ความปลอดภัย และความคุ้มค่า

สารบัญ

• ปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลคืออะไร
• ปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลทำงานอย่างไร
• คุณสมบัติหลักคืออะไร?
• พารามิเตอร์ทางเทคนิคหลักคืออะไร?
• มันใช้ที่ไหน?
• คุณควรเลือกปั๊มที่เหมาะสมอย่างไร?
• คุณควรรู้อะไรบ้างเกี่ยวกับการบำรุงรักษาและความปลอดภัย?
• คำถามที่พบบ่อย
• บทสรุป

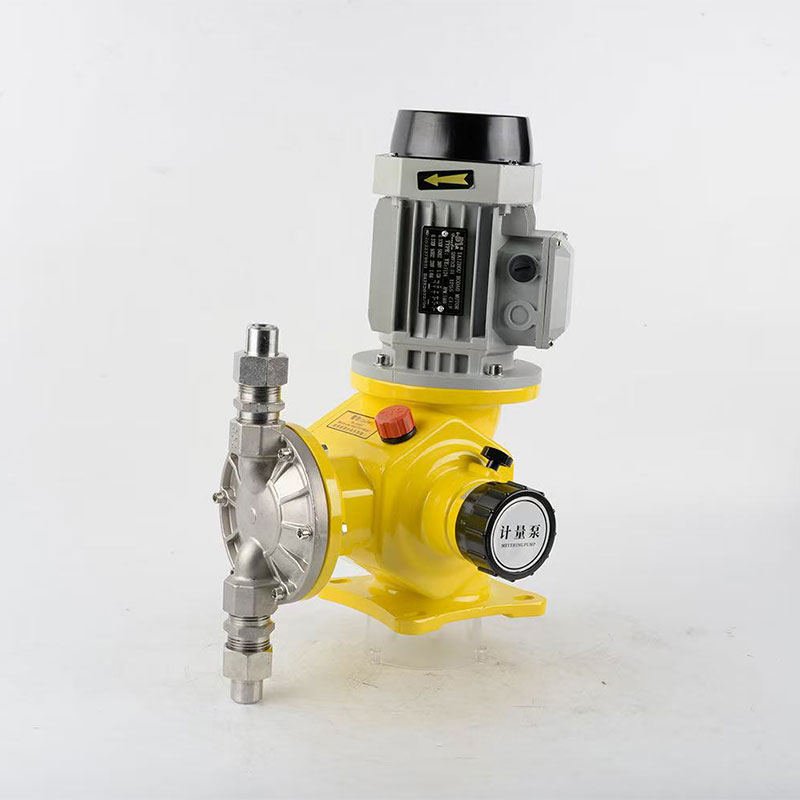

ปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลคืออะไร

ปั๊มสูบจ่ายชนิดไดอะแฟรมแบบเครื่องกลเป็นปั๊มจ่ายสารแบบเปลี่ยนตำแหน่งเชิงบวกซึ่งใช้แรงเชิงกลในการขับเคลื่อนไดอะแฟรมและเคลื่อนย้ายของเหลวในปริมาณที่ได้รับการควบคุม ต่างจากปั๊มหอยโข่งทั่วไปซึ่งได้รับการออกแบบเพื่อการไหลเวียนของของไหลอย่างต่อเนื่องเป็นหลัก ปั๊มสูบจ่ายได้รับการออกแบบทางวิศวกรรมเพื่อให้มีการควบคุมการไหลสำหรับการใช้งานที่ความสม่ำเสมอของการจ่ายมีความสำคัญ

ตามข้อมูลผลิตภัณฑ์ที่ได้รับจาก Crowns ปั๊มสูบจ่ายผ่านเยื่อเมมเบรนแบบกลไกใช้กลไกทางกลเยื้องศูนย์ และรองรับการควบคุมการไหลทั้งแบบแมนนวลและแบบอัตโนมัติ สามารถปรับการไหลได้ตั้งแต่ 0–100% ในขณะที่การแปลงความถี่สามารถใช้สำหรับการควบคุมอัตโนมัติได้

โดยทั่วไป ปั๊มนี้เหมาะสำหรับของเหลวที่ไม่มีอนุภาคของแข็ง และสามารถรองรับช่วงความหนืดประมาณ 0.3–2000 มม.²/วินาที และอุณหภูมิตั้งแต่ -15°C ถึง 85°C ปลายไฮดรอลิกใช้แนวคิดการปิดผนึกแบบคงที่เพื่อลดการรั่วไหล ในขณะที่มีวัสดุหัวปั๊มหลายแบบสำหรับสภาพแวดล้อมทางเคมีที่แตกต่างกัน

สำหรับผู้ซื้อประเมินกปั๊มสูบจ่ายชนิดไดอะแฟรมเครื่องกลคุณลักษณะเหล่านี้ทำให้เทคโนโลยีมีความน่าสนใจเป็นพิเศษ โดยที่ปริมาณการจ่ายยาที่เสถียร ความเข้ากันได้ของสารเคมี และต้นทุนการดำเนินงานที่สามารถจัดการได้เป็นสิ่งสำคัญ

ปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลทำงานอย่างไร

หลักการทำงานค่อนข้างตรงไปตรงมา ตัวขับเคลื่อนแบบกลไกจะแปลงการเคลื่อนที่แบบหมุนเป็นการเคลื่อนที่ของไดอะแฟรมแบบลูกสูบ ในระหว่างจังหวะการดูด ไดอะแฟรมจะเคลื่อนไปข้างหลังและสร้างความแตกต่างของแรงดันที่จะดึงของเหลวเข้าไปในห้องสูบน้ำ ในระหว่างจังหวะการระบาย ไดอะแฟรมจะเคลื่อนที่ไปข้างหน้าและดันของเหลวไปทางท่อระบาย

เช็ควาล์วช่วยรักษาทิศทางการไหลที่ต้องการ ด้วยการควบคุมการเคลื่อนไหวของไดอะแฟรม ผู้ปฏิบัติงานจึงสามารถควบคุมปริมาณของเหลวที่ส่งในแต่ละรอบได้

• จังหวะการดูด:ไดอะแฟรมจะหดกลับและดึงของเหลวในกระบวนการเข้าไปในห้องเพาะเลี้ยง
• จังหวะการคายประจุ:ไดอะแฟรมจะเคลื่อนตัวและดันของเหลวไปทางทางออก
• การปรับการไหล:เอาต์พุตของปั๊มสามารถปรับได้ในช่วง 0–100%
• การควบคุมอัตโนมัติ:สามารถใช้การแปลงความถี่สำหรับการควบคุมการไหลแบบอัตโนมัติ
• การแยกตัว:ไดอะแฟรมจะแยกของเหลวในกระบวนการออกจากส่วนประกอบของระบบขับเคลื่อนเชิงกล

โครงสร้างทางกลโดยตรงนี้มีส่วนช่วยในการออกแบบปั๊มที่ค่อนข้างเรียบง่าย และช่วยลดความซับซ้อนในการบำรุงรักษา เม็ดมะยมระบุอัตราการไหลตั้งแต่ 0.47 ถึง 6,000 ลิตร/ชม. โดยสามารถเลือกแรงดันใช้งานสูงสุดถึง 1.2 MPa ขึ้นอยู่กับรุ่น

คุณสมบัติหลักคืออะไร?

อุปกรณ์จ่ายสารทางอุตสาหกรรมต้องมีความสมดุลระหว่างความแม่นยำ ความทนทาน ความทนทานต่อสารเคมี และต้นทุนการดำเนินงาน ปั๊มสูบจ่ายผ่านเยื่อเมมเบรนเชิงกลตอบสนองความต้องการเหล่านี้ผ่านคุณสมบัติทางวิศวกรรมหลายประการ

1. ช่วงการปรับการไหลกว้าง

ปั๊มสามารถปรับได้ตั้งแต่ 0–100% ทำให้ผู้ใช้สามารถควบคุมการจ่ายสารตามความต้องการของกระบวนการที่เปลี่ยนแปลงไป สิ่งนี้มีประโยชน์สำหรับระบบที่ความต้องการสารเคมีแตกต่างกันไปตลอดวงจรการผลิต

2. ประสิทธิภาพการวัดแสงที่เสถียร

ครอบฟัน ระบุความแม่นยำของความเสถียรของการไหลภายใน 1% สำหรับการกำหนดค่าผลิตภัณฑ์ที่เกี่ยวข้อง ความสามารถในการทำซ้ำดังกล่าวมีประโยชน์เมื่อการให้ปริมาณมากเกินไปหรือไม่เพียงพออาจส่งผลต่อประสิทธิภาพการบำบัด คุณภาพผลิตภัณฑ์ หรือความเสถียรของกระบวนการ

3. ตัวเลือกวัสดุหลายรายการ

หัวปั๊มสามารถกำหนดค่าด้วย PVC, PTFE, สแตนเลส 304 หรือสแตนเลส 316L ขึ้นอยู่กับของเหลวในกระบวนการ การเลือกวัสดุควรขึ้นอยู่กับความเข้ากันได้ทางเคมีและสภาวะการทำงานจริงเสมอ ไม่ใช่ราคาเพียงอย่างเดียว

4. การก่อสร้างไดอะแฟรมเสริมแรง

ไดอะแฟรมใช้โครงสร้างคอมโพสิตหลายชั้นที่ประกอบด้วยฟิล์มทนกรดเทฟลอน ยาง EPDM แกนรองรับ SUS304 เส้นใยไนลอนเสริมแรง และชั้น EPDM เพิ่มเติม โครงสร้างนี้มีจุดมุ่งหมายเพื่อปรับปรุงความต้านทานการกัดกร่อนและยืดอายุการใช้งานของไดอะแฟรม

5. การออกแบบที่กะทัดรัดและคุ้มค่า

ปั๊มใช้ตัวเรือนอะลูมิเนียมหล่อที่ออกแบบมาเพื่อการกระจายความร้อนในขณะที่ยังคงน้ำหนักโดยรวมไว้ค่อนข้างต่ำ โครงสร้างทางกลยังสนับสนุนแนวทางที่คุ้มค่าสำหรับการบำบัดน้ำแรงดันต่ำและการจ่ายสารเคมี

พารามิเตอร์ทางเทคนิคหลักคืออะไร?

ก่อนที่จะซื้อปั๊มสูบจ่าย วิศวกรควรเปรียบเทียบความสามารถในการไหล ความดัน ความหนืด อุณหภูมิ การยกดูด วัสดุ และข้อกำหนดในการควบคุม ตารางต่อไปนี้สรุปข้อกำหนดหลักที่เผยแพร่สำหรับปั๊มสูบจ่ายผ่านเยื่อเมมเบรนเชิงกลของ ครอบฟัน

มันใช้ที่ไหน?

การผสมผสานระหว่างการควบคุมปริมาณ วัสดุที่ทนต่อการกัดกร่อน และการปรับการไหลแบบยืดหยุ่น ทำให้ปั๊มนี้เหมาะสำหรับกระบวนการทางอุตสาหกรรมที่หลากหลาย

• การบำบัดน้ำและน้ำเสีย:การจ่ายสารเคมีเพื่อการบำบัดและการควบคุมกระบวนการ
• การคุ้มครองสิ่งแวดล้อม:ควบคุมการฉีดสารเคมีบำบัดเข้าสู่ระบบสิ่งแวดล้อม
• การผลิตยา:การเติมของเหลวในกระบวนการอย่างแม่นยำ โดยที่ความสามารถในการทำซ้ำเป็นสิ่งสำคัญ
• การทำกระดาษ:การเติมสารเคมีแบบมิเตอร์ในระหว่างกระบวนการผลิต
• อุตสาหกรรมวัสดุใหม่:ควบคุมการถ่ายโอนและการจ่ายสารเคมีในกระบวนการ
• การแปรรูปทางเคมี:การจัดการของเหลวที่มีฤทธิ์กัดกร่อนหรือเป็นอันตรายที่เลือกด้วยวัสดุและโครงร่างไดอะแฟรมที่เหมาะสม

ครอบฟัน ระบุถึงการคุ้มครองสิ่งแวดล้อม การบำบัดน้ำ ยา การผลิตกระดาษ และวัสดุใหม่ในอุตสาหกรรมที่เกี่ยวข้องโดยเฉพาะ บริษัทยังตั้งข้อสังเกตอีกว่าการกำหนดค่าพิเศษสามารถใช้กับของเหลวข้นและสารเคมีอันตรายได้

คุณควรเลือกปั๊มที่เหมาะสมอย่างไร?

การเลือกปั๊มสูบจ่ายชนิดไดอะแฟรมแบบเครื่องกลควรเริ่มต้นด้วยกระบวนการมากกว่าตัวปั๊มเอง โมเดลที่เหมาะสมทางเทคนิคจะต้องตรงกับของเหลว ปริมาณที่ต้องการ แรงดันใช้งาน อุณหภูมิ และวิธีการควบคุม

1. กำหนดอัตราการไหลที่ต้องการระบุข้อกำหนดในการจ่ายยาปกติ ขั้นต่ำ และสูงสุด
2. ยืนยันแรงดันจำหน่ายเลือกรุ่นที่สามารถทำงานได้อย่างน่าเชื่อถือที่แรงดันของระบบจริง
3. ตรวจสอบความเข้ากันได้ของสารเคมีเปรียบเทียบของเหลวกับไดอะแฟรมและวัสดุหัวปั๊ม
4. ประเมินความหนืดและอุณหภูมิคุณสมบัติเหล่านี้อาจส่งผลต่อประสิทธิภาพของปั๊มอย่างมาก
5. ตรวจสอบสภาวะการดูดยืนยันว่าการยกดูดที่ต้องการอยู่ภายในความสามารถของปั๊ม
6. เลือกวิธีการควบคุมการปรับแบบแมนนวลอาจเพียงพอสำหรับระบบธรรมดา ในขณะที่การแปลงความถี่สามารถรองรับการควบคุมอัตโนมัติได้
7. พิจารณาข้อกำหนดด้านความปลอดภัยสำหรับสารเคมีอันตราย อาจจำเป็นต้องมีการป้องกันและการตรวจสอบไดอะแฟรมเพิ่มเติม

สำหรับนักออกแบบระบบ สิ่งสำคัญอย่างยิ่งคือต้องจำไว้ว่าข้อมูลจำเพาะของปั๊มที่เผยแพร่เป็นเพียงส่วนหนึ่งของกระบวนการคัดเลือกขั้นสุดท้ายเท่านั้น ควรประเมินการกำหนดค่าท่อ การจัดเรียงวาล์ว คุณลักษณะของของไหล ความผันผวนของแรงดัน และเงื่อนไขการติดตั้ง

คุณควรรู้อะไรบ้างเกี่ยวกับการบำรุงรักษาและความปลอดภัย?

ปั๊มสูบจ่ายที่ออกแบบอย่างดีสามารถให้บริการที่เชื่อถือได้ แต่การติดตั้งและการบำรุงรักษาที่ถูกต้องยังคงเป็นสิ่งสำคัญ ผู้ปฏิบัติงานควรกำหนดขั้นตอนการตรวจสอบตามสภาพแวดล้อมการทำงานจริง

• ตรวจสอบไดอะแฟรมเป็นประจำเพื่อดูสัญญาณการสึกหรอหรือความเสียหายทางเคมี
• ตรวจสอบวาล์วดูดและวาล์วระบายว่ามีการอุดตัน มีสิ่งสะสม หรือการสึกหรอผิดปกติหรือไม่
• ยืนยันว่าการเชื่อมต่อท่อยังคงปิดผนึกอย่างถูกต้อง
• ตรวจสอบการสอบเทียบการไหลเป็นระยะ โดยเฉพาะอย่างยิ่งเมื่อความแม่นยำในการจ่ายสารเป็นสิ่งสำคัญ
• รักษาปั๊มให้อยู่ภายในความดัน อุณหภูมิ ความหนืด และสภาวะการดูดที่ระบุ
• ใช้วัสดุที่เข้ากันได้กับของเหลวในกระบวนการ

ข้อควรพิจารณาด้านความปลอดภัยที่สำคัญประการหนึ่งก็คือ ข้อมูลจำเพาะของผลิตภัณฑ์ Crowns ระบุว่าตัวปั๊มไม่มีอุปกรณ์ผ่อนแรงเพื่อความปลอดภัยมาให้ด้วย ดังนั้นควรติดตั้งวาล์วนิรภัยในท่อทางออกเมื่อสร้างระบบที่สมบูรณ์

สำหรับสารเคมีที่ติดไฟ ระเบิดได้ มีฤทธิ์กัดกร่อนรุนแรง เป็นพิษ หรือเป็นอันตราย Crowns ระบุว่าสามารถเลือกการกำหนดค่าปลายไฮดรอลิกของไดอะแฟรมคู่และสัญญาณเตือนการฉีกขาดของไดอะแฟรมได้ เพื่อลดความเสี่ยงที่เกี่ยวข้องกับความล้มเหลวของไดอะแฟรม

คำถามที่พบบ่อย

1. ปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลใช้ทำอะไรเป็นหลัก

ส่วนใหญ่จะใช้สำหรับการควบคุมการจ่ายและการถ่ายโอนของเหลวในการใช้งานต่างๆ เช่น การบำบัดน้ำ การปกป้องสิ่งแวดล้อม ยา การผลิตกระดาษ การผลิตวัสดุใหม่ และกระบวนการทางเคมีที่เลือกสรร

2. ปั๊มสูบจ่ายชนิดไดอะแฟรมแบบเครื่องกลมีความแม่นยำเพียงใด

ข้อกำหนด Crowns ระบุว่าความแม่นยำของเสถียรภาพการไหลสามารถควบคุมได้ภายใน 1% สำหรับการกำหนดค่าที่เกี่ยวข้อง ประสิทธิภาพการจ่ายจริงขึ้นอยู่กับรุ่น คุณสมบัติของของเหลว ความดัน การสอบเทียบ และสภาวะการติดตั้ง

3. ปั๊มสามารถรองรับสารเคมีที่มีฤทธิ์กัดกร่อนได้หรือไม่?

ใช่ เมื่อเลือกวัสดุหัวปั๊มและไดอะแฟรมอย่างถูกต้อง Crowns มีตัวเลือกหัวปั๊ม PVC, PTFE, สแตนเลส 304 และสแตนเลส 316L ในขณะที่โครงสร้างไดอะแฟรมหลายชั้นได้รับการออกแบบมาเพื่อต้านทานการกัดกร่อน

4. สามารถปรับอัตราการไหลในขณะที่ปั๊มทำงานได้หรือไม่?

ใช่. ข้อมูลผลิตภัณฑ์ระบุว่าอัตราการไหลสามารถปรับได้ตามต้องการหรือเอาต์พุตในเชิงปริมาณไม่ว่าปั๊มจะทำงานหรือหยุดทำงาน โดยมีการปรับในช่วง 0–100%

5. อัตราการไหลสูงสุดคือเท่าไร?

ช่วงพารามิเตอร์ที่เผยแพร่คือ 0.47–6000 ลิตร/ชม. ขึ้นอยู่กับรุ่นและสภาพการทำงานที่เลือก

6. ปั๊มมีวาล์วระบายความปลอดภัยหรือไม่?

ไม่ จากข้อมูลของ Crowns ปั๊มไม่มีอุปกรณ์บรรเทาความปลอดภัยในตัว ดังนั้นจึงควรติดตั้งวาล์วนิรภัยในท่อทางออกของปั๊มซึ่งเป็นส่วนหนึ่งของการออกแบบระบบ

บทสรุป

ปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลนำเสนอการผสมผสานที่มีประสิทธิภาพระหว่างการจ่ายสารที่ควบคุมได้ ความเรียบง่ายเชิงกล ความยืดหยุ่นของวัสดุ และความคุ้มค่า ด้วยช่วงการไหลที่เผยแพร่ที่ 0.47–6000 ลิตร/ชม. เอาต์พุตที่ปรับได้ตั้งแต่ 0–100% วัสดุของหัวปั๊มหลายแบบ และการกำหนดค่าเสริมสำหรับการใช้งานสารเคมีที่มีความต้องการสูง จึงสามารถตอบสนองข้อกำหนดในการจัดการของเหลวทางอุตสาหกรรมได้หลากหลาย ประสบการณ์ในการผลิตปั๊มมากกว่า 20 ปีของ Crowns ช่วยสนับสนุนจุดยืนของบริษัทในฐานะผู้ผลิตและซัพพลายเออร์ในจีนสำหรับลูกค้าที่กำลังมองหาโซลูชันสูบจ่ายที่ใช้งานได้จริง

หากคุณกำลังประเมินปั๊มสูบจ่ายชนิดไดอะแฟรมเชิงกลสำหรับการบำบัดน้ำ การจ่ายสารเคมี การแปรรูปยา การทำกระดาษ หรือการใช้งานทางอุตสาหกรรมอื่นๆติดต่อเราเพื่อหารือเกี่ยวกับอัตราการไหล ความดัน คุณลักษณะของของไหล วัสดุ และข้อกำหนดในการควบคุมที่คุณต้องการ ทีมวิศวกร Crowns สามารถช่วยคุณระบุการกำหนดค่าที่เหมาะสมสำหรับการใช้งานของคุณ และพัฒนาโซลูชันการจ่ายสารที่เชื่อถือได้
