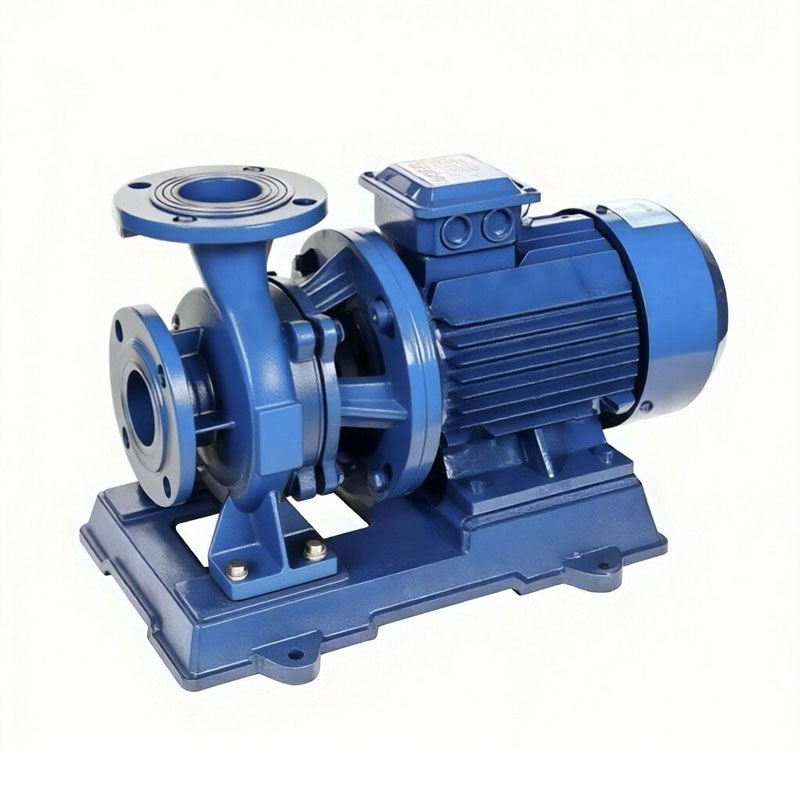

ปั๊มท่อเหล็กในแนวนอน

Shanghai Crowns Pump Manufacturing Co. , Ltd. เก่งในการออกแบบผลิตและขายปั๊มน้ำต่างๆ ปั๊มท่อเหล็กในแนวนอนของเราเป็นไปตามมาตรฐาน ISO เพื่อให้มั่นใจว่ามีประสิทธิภาพและความน่าเชื่อถือสูง ซีรี่ส์นี้นำเสนอวิศวกรรมที่แข็งแกร่งทำให้เป็นตัวเลือกที่เหมาะสำหรับการแก้ปัญหาปั๊มน้ำที่มีประสิทธิภาพและเชื่อถือได้

ส่งคำถาม

รายละเอียดสินค้า

Shanghai Crowns Pump Manufacturing Co. , Ltd. ให้บริการปั๊มน้ำคุณภาพสูง ปั๊มท่อเหล็กในแนวนอนของเรา ISW Series ปั๊มปั่นป่วนแบบแรงเหวี่ยงออกแบบต่อ ISO2858 และ JB/T53058-93 มาตรฐานช่วยประหยัดพลังงานและการถ่ายโอนน้ำใสและของเหลวที่คล้ายกันเหมาะสำหรับความต้องการน้ำประปาต่างๆ

● ISW:สูงถึง80ºCสำหรับการใช้งานอุตสาหกรรม/เทศบาล
● IRW:สูงถึง120ºCสำหรับน้ำร้อน
● กลุ่ม:สูงถึง240ºCสำหรับแอปพลิเคชันอุณหภูมิสูง
● IHW:สำหรับของเหลวกัดกร่อน-20ºCถึง120ºC

Trust Crowns Pump สำหรับโซลูชั่นปั๊มน้ำที่เชื่อถือได้

เงื่อนไขการทำงาน

1. ความดันขาเข้า≤1.0mpaหรือระบบปั๊มความดันการทำงานสูงสุด≤1.6mpa, ปั๊มความดันทางเข้าของปั๊ม + ปั๊มศีรษะ≤1.6mpa, ปั๊มแรงดันคงที่แรงดันคงที่: 2.5mpa ระบบปั๊มความดันทำงานมากกว่า 1.6MPa คุณจะต้องระบุตามลำดับ
2. อุณหภูมิโดยรอบ <40ºC, ความชื้นสัมพัทธ์ <95%
3. ปริมาตรอนุภาคทึบของสื่อจะต้องไม่เกิน 0.1%เส้นผ่านศูนย์กลางอนุภาค <0.2 มม.

ข้อกำหนดหลัก

แบบอย่าง	พลัง		ไหล	ศีรษะ	ขนาดท่อ
แบบอย่าง	กิโลวัตต์	HP	M3/H	m	นิ้ว	มม.
40-125	1.1	1.5	6.3	20	1.5	40
40-125a	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160a	1.5	2	5.9	28	1.5	40
40-160B	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250a	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125 (i)	1.5	2	12.5	20	1.5	40
40-125 (i) a	1.1	1.5	11	16	1.5	40
40-160 (i)	3	4	12.5	32	1.5	40
40-160 (i) a	2.2	3	11.7	28	1.5	40
40-200 (i) B	3	4	10.6	36	1.5	40
40-250 (i)	11	15	12.5	80	1.5	40
40-250 (i) a	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125a	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160a	2.2	3	11.7	28	2	50
50-160B	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250a	7.5	10	11.6	70	2	50
50-100 (i)	1.5	2	25	12.5	2	50
50-100 (i) a	1.1	1.5	22.3	10	2	50
50-125 (i)	3	4	25	20	2	50
50-125 (i) a	2.2	3	22.3	16	2	50
50-160 (i)	4	5.5	25	32	2	50
50-160 (i) a	4	5.5	23.4	28	2	50
50-160 (i) B	3	4	21.6	24	2	50
50-200 (i)	7.5	10	25	50	2	50
50-200 (i) a	7.5	10	23.5	44	2	50
50-200 (i) B	5.5	7.5	21.8	38	2	50
50-250 (i)	15	20	25	80	2	50
50-250 (i) a	11	15	23.4	70	2	50
50-250 (i) B	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125a	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160a	4	5.5	23.4	28	2.5	65
65-160B	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250a	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315a	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100 (i)	3	4	50	12.5	2.5	65
65-100 (i) a	2.2	3	44.7	10	2.5	65
65-125 (i)	5.5	7.5	50	20	2.5	65
65-125 (i) a	4	5.5	45	16	2.5	65
65-160 (i)	7.5	10	50	32	2.5	65
65-160 (i) a	7.5	10	46.7	28	2.5	65
65-160 (i) B	5.5	7.5	43.4	24	2.5	65
65-200 (i)	15	20	50	50	2.5	65
65-200 (i) a	11	15	47	44	2.5	65
65-200 (i) B	7.5	10	43.3	38	2.5	65
65-250 (i)	22	30	50	80	2.5	65
65-250 (i) a	18.5	25	46.7	70	2.5	65
65-250 (i) B	15	20	43.3	60	2.5	65
65-315 (i) a	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160a	7.5	10	46.7	28	3	80
80-160B	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350a	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100 (i)	5.5	7.5	100	12.5	3	80
80-100 (i) a	4	5.5	89	10	3	80
80-125 (i)	11	15	100	20	3	80
80-125 (i) a	7.5	10	89	16	3	80
80-160(I)	15	20	100	32	3	80
80-160 (i) a	11	15	93.5	28	3	80
80-200 (i)	22	30	100	50	3	80
80-200 (i) a	18.5	25	93.5	44	3	80
80-200 (i) B	15	20	87	38	3	80
80-250 (i)	37	50	100	80	3	80
80-250 (i) a	30	40	93.5	70	3	80
80-250 (i) B	30	40	87	60	3	80
80-315 (i)	75	100	100	125	3	80
80-315 (i) a	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100a	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125a	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160a	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250a	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315a	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350a	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100 (i)	11	15	160	12.5	4	100
100-125 (i)	15	20	160	20	4	100
100-125 (i) a	11	15	140	17	4	100
100-160 (i)	22	30	160	32	4	100
100-160 (i) a	18.5	25	140	28	4	100
100-200 (i)	37	50	160	50	4	100
100-200 (i) a	30	40	140	45	4	100
100-200 (i) B	22	30	100	40	4	100
100-250(I)	55	75	160	80	4	100
100-250 (i) a	45	60	140	72	4	100
100-250 (i) B	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125a	11	15	143	16	5	125
125-160a	18.5	25	150	28	5	125
125-160B	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160a	18.5	25	150	28	6	150
150-160B	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250a	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350a	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250 (i)	75	100	200	80	6	150
150-250 (i) a	55	75	187	70	6	150
150-250 (i) B	45	60	173	60	6	150
150-315 (i)	110	150	200	125	6	150
150-315 (i) a	90	120	187	110	6	150
150-315 (i) B	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250a	45	60	150	70	5	125
125-250B	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315a	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315C	55	75	134	88	5	125
150-125a	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250a	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315a	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315 (b)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250a	15	20	184.4	17	8	200
200-250b	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315a	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200 (i)	22	30	400	12.5	8	200
200-250 (i)	30	40	400	20	8	200
200-250 (i) a	22	30	358	16	8	200
200-315 (i)	55	75	400	32	8	200
200-315 (i) ก	45	60	374	28	8	200
200-315 (i) B	37	50	346	24	8	200
200-400 (i)	75	100	400	50	8	200
200-400 (i) ก	75	100	374	44	8	200
200-400 (i) B	55	75	346	38	8	200
200-400 (i) c	45	60	320	32	8	200
250-400	110	150	500	50	10	250

คุณสมบัติและแอปพลิเคชัน

●โครงสร้างแนวนอนทำให้มั่นใจได้ว่าการออกแบบขนาดกะทัดรัดต้องใช้พื้นที่ติดตั้งน้อยที่สุดและนำเสนอรูปลักษณ์ที่เพรียวบาง
●การออกแบบทางเข้าและทางออก: พอร์ตทางเข้าอยู่ในแนวนอนในขณะที่พอร์ตทางออกอยู่ในแนวตั้งขึ้นในแนวตั้งทำให้เลย์เอาต์ท่อและการติดตั้งง่ายขึ้น
●ปั๊มทำงานด้วยความเข้มข้นสูงให้ความเสถียรและเสียงรบกวนต่ำ
●ติดตั้งซีลกลไกที่ทำจากวัสดุที่ทนต่อการสึกหรอเช่นซิลิกอนคาร์ไบด์ทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้และปราศจากการรั่วไหลพร้อมซีลเพลาของคาร์ไบด์ซีเมนต์
●สะดวกสำหรับการบำรุงรักษา ไม่จำเป็นต้องถอดท่อ เพียงถอดน็อตฝาครอบปั๊มและส่วนประกอบมอเตอร์และเกียร์เพื่อการบำรุงรักษา

ปั๊มท่อเหล็กในแนวนอนเป็นปั๊มปั่นป่วนในแนวตั้งปั๊มแบบแรงเหวี่ยงได้รับการออกแบบมาสำหรับการขนส่งน้ำสะอาดและของเหลวอื่น ๆ ที่มีคุณสมบัติทางกายภาพและทางเคมีที่คล้ายกัน เหมาะสำหรับแอปพลิเคชันต่อไปนี้:

●น้ำประปาอุตสาหกรรม
●น้ำประปาและการระบายน้ำในเมือง
●เพิ่มแรงดันน้ำอาคารสูง
●เพิ่มแรงดันดับเพลิง
●การชลประทานในสวน
●การไหลเวียนของเครื่องทำความเย็น HVAC
●การเพิ่มแรงดันการไหลเวียนของน้ำร้อนและน้ำเย็น
●การขนส่งทางไกล
●การรวมอุปกรณ์
