ความรู้สำคัญเกี่ยวกับปั๊มน้ำเสีย

ปั๊มน้ำเสียอยู่ภายใต้หมวดหมู่ของปั๊มที่ไม่ปิดบังและมีหลายประเภทส่วนใหญ่เป็นรุ่นย่อยและแบบแห้งที่ติดตั้ง ปัจจุบันประเภท submersible ที่พบได้บ่อยที่สุดคือปั๊มน้ำเสีย submersible ซีรีส์ WQ ในขณะที่เครื่องที่ติดตั้งแบบแห้งทั่วไป ได้แก่ ปั๊มน้ำเสียแนวนอน WLICE และปั๊มน้ำเสียแนวตั้ง WL

ปั๊มเหล่านี้ใช้เป็นหลักในการขนส่งน้ำเสียเทศบาลปุ๋ยหรือของเหลวที่มีอนุภาคของแข็งเช่นเส้นใยและเศษกระดาษ โดยทั่วไปอุณหภูมิของสื่อที่ถ่ายทอดไม่ควรเกิน 50 ° C ความท้าทายที่สำคัญกับปั๊มน้ำเสียคือสื่อที่ถ่ายทอดมักจะมีสารเส้นใยที่มีแนวโน้มที่จะพัวพันหรือกอเข้าด้วยกัน สิ่งนี้ทำให้เส้นทางการไหลของปั๊มมีแนวโน้มที่จะอุดตัน - เมื่อถูกบล็อกปั๊มจะไม่ทำงานตามปกติและในกรณีที่รุนแรงมอเตอร์อาจดับลง ปัญหาดังกล่าวนำไปสู่การปล่อยน้ำเสียที่ไม่ดีซึ่งรบกวนชีวิตในเมืองอย่างมีนัยสำคัญและเป็นอันตรายต่อการปกป้องสิ่งแวดล้อม ดังนั้นการต่อต้านการอุดตันและความน่าเชื่อถือจึงเป็นปัจจัยสำคัญในการประเมินคุณภาพของปั๊มน้ำเสีย

เช่นเดียวกับปั๊มชนิดอื่น ๆ ปั๊มน้ำเสียมีสององค์ประกอบหลัก: ใบพัดและก้นสาม ประสิทธิภาพของทั้งสองส่วนนี้จะกำหนดประสิทธิภาพโดยรวมของปั๊มโดยตรง โดยเฉพาะความต้านทานการอุดตันประสิทธิภาพความต้านทานการเกิดโพรงอากาศและความต้านทานการสึกหรอของปั๊มน้ำเสียส่วนใหญ่รับประกันโดยใบพัดและก้นหอย ด้านล่างนี้เป็นรายละเอียดรายละเอียดของแต่ละองค์ประกอบ:

1. โครงสร้างใบพัด

ใบพัดสำหรับปั๊มน้ำเสียส่วนใหญ่แบ่งออกเป็นสี่ประเภท: ประเภทใบพัด (เปิด， กึ่งเปิดหรือปิด), กระแสน้ำวนประเภท, ประเภทช่อง (รวมถึงแชนเนลเดี่ยวและแชนเนลคู่)

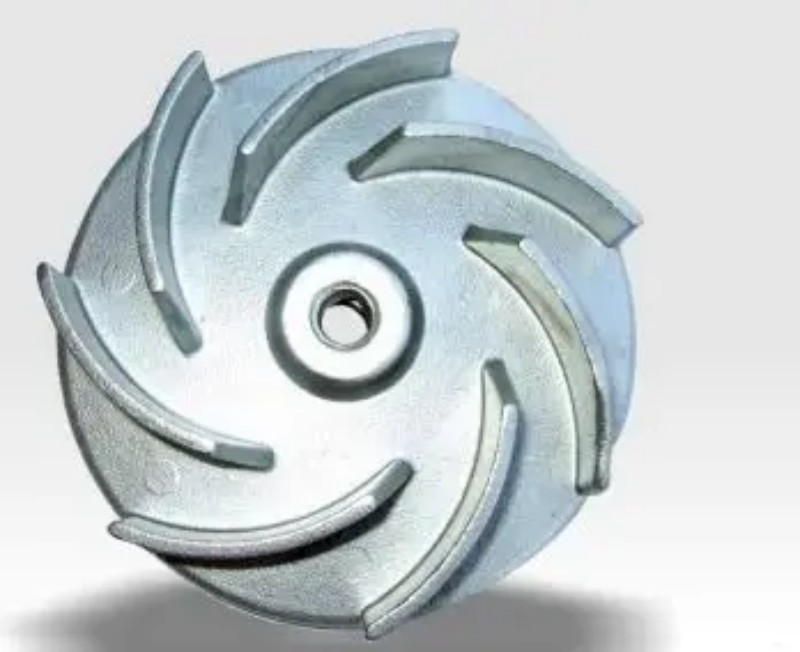

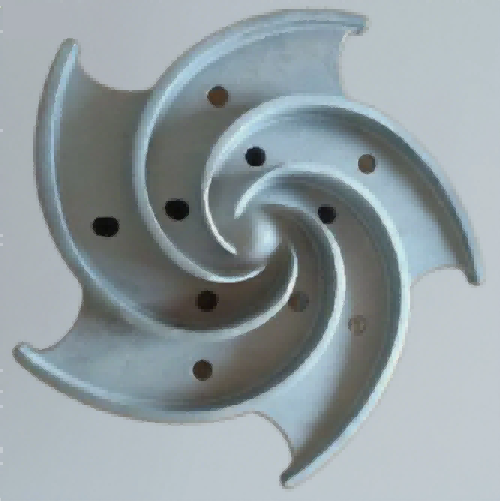

●ใบพัดใบพัดแบบเปิด/เปิด: ใบพัดเหล่านี้ง่ายต่อการผลิต หากมีการอุดตันเกิดขึ้นภายในใบพัดการทำความสะอาดและการบำรุงรักษาสามารถทำได้อย่างรวดเร็ว อย่างไรก็ตามในระหว่างการดำเนินการในระยะยาวอนุภาคที่มีการขัดจะขยายช่องว่างระหว่างใบพัดและผนังด้านในของก้นสามซึ่งนำไปสู่ประสิทธิภาพที่ลดลง ช่องว่างที่กว้างขึ้นนี้ยังขัดขวางการกระจายความแตกต่างของแรงดันบนใบพัดทำให้เกิดการสูญเสียกระแสน้ำวนอย่างมีนัยสำคัญและแรงตามแนวแกนที่เพิ่มขึ้นในปั๊ม นอกจากนี้ความเสถียรของการไหลของของเหลวในทางถูกบุกรุกส่งผลให้เกิดการสั่นสะเทือนของปั๊ม ใบพัดแบบเปิด/กึ่งเปิดไม่เหมาะสำหรับการถ่ายทอดสื่อที่มีอนุภาคขนาดใหญ่หรือเส้นใยยาว ในแง่ของประสิทธิภาพประสิทธิภาพของพวกเขาค่อนข้างต่ำ - ติดอยู่ที่ประมาณ 92% ของใบพัดปิดมาตรฐาน - และเส้นโค้งหัวของพวกเขาค่อนข้างแบน

●ใบพัดกระแสน้ำวน: สำหรับปั๊มที่ติดตั้งใบพัดชนิดนี้ใบพัดจะถูกแยกออกจากทางไหลของวุฒิสมาชิกบางส่วนหรือทั้งหมด การออกแบบนี้ช่วยให้มั่นใจได้ถึงการต่อต้านการอุดตันที่ยอดเยี่ยมทำให้ปั๊มสามารถจัดการอนุภาคขนาดใหญ่และเส้นใยยาวได้อย่างมีประสิทธิภาพ ภายในรูปก้นหอยอนุภาคจะเคลื่อนที่ภายใต้การกดของกระแสวนที่เกิดจากการหมุนของใบพัด อนุภาคแขวนลอยไม่ได้สร้างพลังงานด้วยตัวเอง แต่แลกเปลี่ยนพลังงานกับของเหลวในทางเดิน ในระหว่างการไหลอนุภาคแขวนลอยหรือเส้นใยยาวไม่ได้สัมผัสกับใบพัดดังนั้นการสึกหรอของใบพัดจึงน้อยที่สุดและไม่มีช่องว่างที่กว้างขึ้นเนื่องจากการเสียดสี ซึ่งหมายความว่าประสิทธิภาพของปั๊มจะไม่ลดลงอย่างมากจากการใช้งานระยะยาว ปั๊มกระแสน้ำวนที่เหมาะสำหรับการถ่ายทอดสื่อที่มีอนุภาคขนาดใหญ่และเส้นใยยาว อย่างไรก็ตามประสิทธิภาพของพวกเขาค่อนข้างต่ำเพียงประมาณ 70% ของใบพัดปิดมาตรฐาน - และเส้นโค้งประสิทธิภาพของพวกเขาแบน

●ใบพัดปิด: ใบพัดปิดให้ประสิทธิภาพสูงและรักษาประสิทธิภาพที่มั่นคงในระหว่างการทำงานระยะยาว ปั๊มที่มีใบพัดปิดมีแรงตามแนวแกนเล็ก ๆ และสามารถติดตั้งใบพัดเสริมที่ด้านหน้าและด้านหลัง ใบพัดเสริมที่ฝาครอบด้านหน้าช่วยลดการสูญเสียกระแสน้ำวนที่ทางเข้าของใบพัดและลดการสึกหรอของอนุภาคบนวงแหวนซีล ผู้ที่อยู่บนฝาครอบด้านหลังไม่เพียง แต่สมดุลกับแรงตามแนวแกนเท่านั้น แต่ยังป้องกันไม่ให้อนุภาคแขวนลอยเข้าสู่ห้องซีลเครื่องจักรกล ข้อเสียเปรียบหลักของใบพัดปิดคือการต่อต้านการอุดตันที่ไม่ดี - พวกเขาสามารถเข้าไปพัวพันกับเส้นใยได้อย่างง่ายดายและไม่เหมาะสำหรับการลำเลียงน้ำเสียที่ไม่ได้รับการรักษาที่มีอนุภาคขนาดใหญ่ (หรือเส้นใยยาว)

●ใบพัดช่องสัญญาณ: ใบพัดเหล่านี้ไม่มีใบพัดแบบดั้งเดิม แต่พวกเขามีทางเดินโค้งงอที่ไหลจากทางเข้าไปยังทางออก การออกแบบนี้ทำให้พวกเขาเหมาะสำหรับการถ่ายทอดสื่อที่มีอนุภาคขนาดใหญ่และเส้นใยยาวเนื่องจากมีการต่อต้านการอุดตันที่แข็งแกร่ง ในแง่ของประสิทธิภาพประสิทธิภาพของพวกเขาเปรียบได้กับของใบพัดปิดมาตรฐาน อย่างไรก็ตามปั๊มที่มีใบพัดช่องสัญญาณมีเส้นโค้งหัวชันและเส้นโค้งพลังงานที่เสถียรซึ่งช่วยป้องกันปัญหาที่เกินกำลัง ที่กล่าวว่าการต่อต้านการเกิดโพรงอากาศของพวกเขาไม่ดีเท่าของใบพัดปิดดังนั้นพวกเขาจึงเหมาะอย่างยิ่งสำหรับปั๊มที่มีแรงดันเข้า

●ใบพัดสกรู-เซ็นติเฟอร์: ใบพัดเหล่านี้มีใบพัดเกลียวบิดที่ขยายออกไปตามแนวแกนจากพอร์ตการดูดบนฮับกรวย ปั๊มที่มีใบพัดชนิดนี้รวมฟังก์ชั่นของปั๊มการกระจัดเชิงบวกและปั๊มแรงเหวี่ยง เมื่ออนุภาคแขวนลอยผ่านใบพัดพวกมันจะไม่ชนกับชิ้นส่วนภายในของปั๊มใด ๆ การออกแบบเกลียวยังช่วยเพิ่มเส้นทางของอนุภาคแขวนลอยทำให้ปั๊มเหล่านี้เหมาะสำหรับการถ่ายทอดสื่อที่มีอนุภาคขนาดใหญ่เส้นใยยาวหรือความเข้มข้นสูง พวกเขาเก่งในสถานการณ์ที่การลดความเสียหายให้กับสื่อที่ถ่ายทอดเป็นข้อกำหนดที่เข้มงวด ในแง่ของประสิทธิภาพปั๊มเหล่านี้มีเส้นโค้งหัวที่ตกลงมาสูงชันและเส้นโค้งพลังงานแบน

2. volutes (ห้องดัน)

ชนิดของวัคซีนที่พบมากที่สุดที่ใช้ในปั๊มน้ำเสียคือปลอกหุ่น สำหรับปั๊มใต้น้ำในตัวเครื่องกระจายแสงรัศมีหรือตัวกระจายประเภทช่องมักจะเป็นที่ต้องการ ปลอกหุ่นมาในสามการออกแบบ: เกลียว, วงแหวน, และระดับกลาง (กึ่งสปีด)

● volutes เกลียว: สิ่งเหล่านี้ไม่ค่อยใช้ในปั๊มน้ำเสียเนื่องจากโครงสร้างที่ซับซ้อนและแนวโน้มที่จะดักจับสิ่งสกปรก

●วอดาตาวงแหวน: ด้วยโครงสร้างที่เรียบง่ายและกระบวนการผลิตที่ง่ายปั๊มน้ำเสีย- อย่างไรก็ตามช่วงแอปพลิเคชันของพวกเขาค่อยๆหดตัวลงนับตั้งแต่การเปิดตัว Volutes ระดับกลาง

● volutes ระดับกลาง (กึ่งสปีด): ระเหยเหล่านี้รวมประสิทธิภาพสูงของ volutes เกลียวและการซึมผ่านที่แข็งแกร่ง (ความต้านทานการอุดตัน) ของ volutes วงแหวน เป็นผลให้พวกเขาได้รับความสนใจเพิ่มขึ้นจากผู้ผลิต

บทสรุป

ในสาระสำคัญชุดของปั๊มน้ำเสียคือการผสมผสานของประเภทใบพัดที่แตกต่างกันและการออกแบบก้นหอยที่ปรับให้เข้ากับข้อกำหนดของสื่อที่ถ่ายทอดและเงื่อนไขการติดตั้ง ตราบใดที่ใบพัดและก้นสามถูกจับคู่อย่างเหมาะสมประสิทธิภาพโดยรวมของปั๊ม - รวมถึงความต้านทานการอุดตันประสิทธิภาพและความน่าเชื่อถือ - จะรับประกันได้
