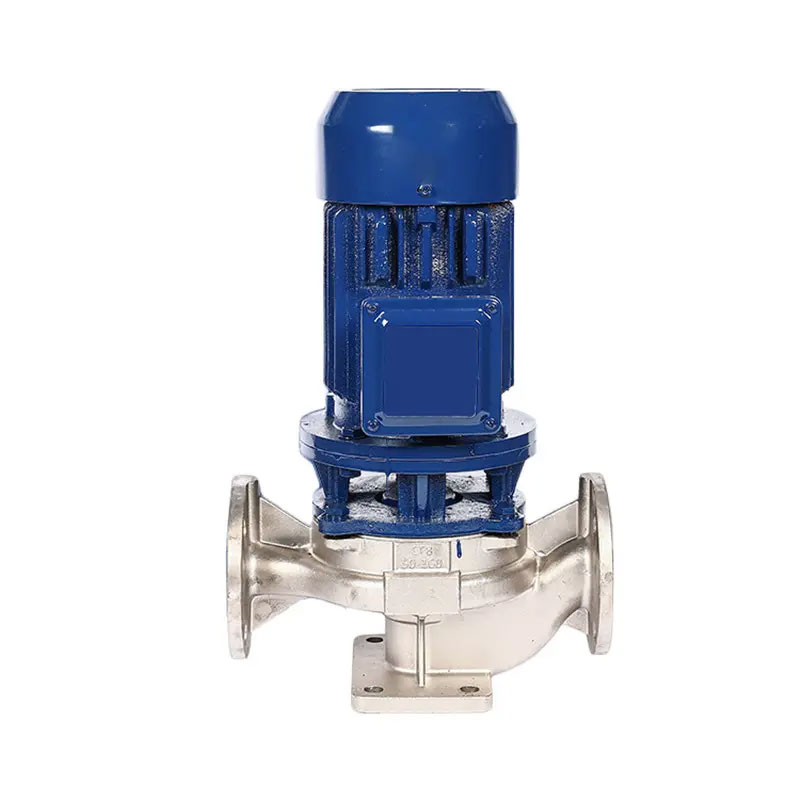

ปั๊มท่อแนวตั้งสแตนเลส

ปั๊มไปป์ไลน์แนวตั้งสเตนเลสสตีล IHG โดย Shanghai Crowns Pump Manufacturing Co., Ltd. ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตรงตามมาตรฐานประสิทธิภาพและความทนทานสูง ทำให้เหมาะอย่างยิ่งสำหรับการจัดการของเหลวที่มีฤทธิ์กัดกร่อนในสภาพแวดล้อมทางอุตสาหกรรมที่หลากหลาย ด้วยการออกแบบที่ประหยัดพลังงานและเป็นไปตามมาตรฐาน ISO ปั๊มซีรีส์ IHG จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการทั้งความน่าเชื่อถือและความง่ายในการบำรุงรักษา ปั๊มนี้สามารถใช้แทนรุ่นเก่า เช่น ซีรีส์ SG และความทนทานต่ออุณหภูมิที่หลากหลายตั้งแต่ -20°C ถึง 120°C ทำให้เหมาะสำหรับของเหลวหลากหลายประเภทในหลายภาคส่วน รวมถึงการแปรรูปทางเคมีและการจ่ายน้ำ

ส่งคำถาม

รายละเอียดสินค้า

ปั๊มไปป์ไลน์แนวตั้งสเตนเลสสตีล IHG เป็นปั๊มหอยโข่งขั้นสูง สร้างขึ้นเพื่อถ่ายเทน้ำสะอาดและของเหลวอื่นๆ ที่มีคุณสมบัติคล้ายคลึงกัน ของมัน โครงสร้างเป็นไปตามมาตรฐาน ISO2858 และ JB/T53058-93 ทำให้มีความน่าเชื่อถือ และประหยัดพลังงาน การออกแบบแนวตั้งมีทางเข้าและทางออกเหมือนกัน เส้นกึ่งกลางช่วยให้สามารถติดตั้งเข้ากับท่อได้โดยตรง ประหยัดพื้นที่และ ทำให้การบำรุงรักษาง่ายขึ้น ปั๊มมีให้เลือกหลายรูปแบบสำหรับ ช่วงอุณหภูมิที่แตกต่างกัน:ISG: สูงถึง 80°C สำหรับการใช้งานในอุตสาหกรรม/เทศบาล

● IRG: สูงถึง 120°C สำหรับน้ำร้อน
● GRG: สูงถึง 240°C สำหรับการใช้งานที่มีอุณหภูมิสูง
● IHG: สำหรับของเหลวที่มีฤทธิ์กัดกร่อน -20°C ถึง 120°C
● YG: สำหรับน้ำมัน -20°C ถึง 120°C

สภาพการทำงาน

● ข้อมูลจำเพาะเกี่ยวกับแรงดัน: แรงดันขาเข้าของปั๊มไม่ควรเกิน 1.0 MPa ในขณะที่แรงดันใช้งานสูงสุดของระบบจำกัดอยู่ที่ 1.6 MPa นอกจากนี้ แรงดันทางเข้าปั๊มและส่วนหัวรวมกันควรอยู่ภายใน ขีดจำกัดนี้
● สภาพแวดล้อม: ทำงานอย่างมีประสิทธิภาพในอุณหภูมิแวดล้อมต่ำกว่า 40°C และ ความชื้นสัมพัทธ์ต่ำกว่า 95%
● องค์ประกอบของของไหล: เหมาะสำหรับตัวกลางที่มีปริมาตรอนุภาคของแข็งสูงถึง 0.1% และเส้นผ่านศูนย์กลางของอนุภาคไม่เกิน 0.2 มม. ทำให้มั่นใจได้ในระยะยาว ความทนทานและลดการสึกหรอ

ข้อมูลจำเพาะหลัก

แบบอย่าง	พลัง		ไหล	ศีรษะ	ขนาดท่อ
แบบอย่าง	กิโลวัตต์	แรงม้า	ลบ.ม./ชม	m	นิ้ว	มม
40-125	1.1	1.5	6.3	20	1.5	40
40-125A	0.75	1	5.6	16	1.5	40
40-160	2.2	3	6.3	32	1.5	40
40-160A	1.5	2	5.9	28	1.5	40
40-160B	1.1	1.5	5.5	24	1.5	40
40-200	4	5.5	6.3	50	1.5	40
40-200A	3	4	5.9	44	1.5	40
40-200B	2.2	3	3.7	38	1.5	40
40-250	7.5	10	6.3	80	1.5	40
40-250A	5.5	7.5	5.9	70	1.5	40
40-250B	4	5.5	5.5	60	1.5	40
40-125(ผม)	1.5	2	12.5	20	1.5	40
40-125(ไอ)เอ	1.1	1.5	11	16	1.5	40
40-160(ฉัน)	3	4	12.5	32	1.5	40
40-160(ไอ)เอ	2.2	3	11.7	28	1.5	40
40-200(ไอ)บี	3	4	10.6	36	1.5	40
40-250(ผม)	11	15	12.5	80	1.5	40
40-250(ไอ)เอ	7.5	10	11.6	70	1.5	40
50-100	1.1	1.5	12.5	12.5	2	50
50-125	1.5	2	12.5	20	2	50
50-125A	1.1	1.5	11	16	2	50
50-160	3	4	12.5	32	2	50
50-160A	2.2	3	11.7	28	2	50
50-160B	1.5	2	10.4	22	2	50
50-200	5.5	7.5	12.5	50	2	50
50-200A	4	5.5	11.7	44	2	50
50-200B	3	4	10.6	36	2	50
50-250	11	15	12.5	80	2	50
50-250A	7.5	10	11.6	70	2	50
50-100(ผม)	1.5	2	25	12.5	2	50
50-100(ไอ)เอ	1.1	1.5	22.3	10	2	50
50-125(ผม)	3	4	25	20	2	50
50-125(ไอ)เอ	2.2	3	22.3	16	2	50
50-160(ผม)	4	5.5	25	32	2	50
50-160(ไอ)เอ	4	5.5	23.4	28	2	50
50-160(ไอ)บี	3	4	21.6	24	2	50
50-200(ผม)	7.5	10	25	50	2	50
50-200(ไอ)เอ	7.5	10	23.5	44	2	50
50-200(ไอ)บี	5.5	7.5	21.8	38	2	50
50-250(ผม)	15	20	25	80	2	50
50-250(ไอ)เอ	11	15	23.4	70	2	50
50-250(ไอ)บี	11	15	21.6	60	2	50
50-315	30	40	25	125	2	50
65-100	1.5	2	25	12.5	2.5	65
65-100A	1.1	1.5	22.3	10	2.5	65
65-125	3	4	25	20	2.5	65
65-125A	2.2	3	22.3	16	2.5	65
65-160	4	5.5	25	32	2.5	65
65-160A	4	5.5	23.4	28	2.5	65
65-160B	3	4	21.6	24	2.5	65
65-200	7.5	10	25	50	2.5	65
65-200A	7.5	10	23.5	44	2.5	65
65-200B	5.5	7.5	21.8	38	2.5	65
65-250	15	20	25	80	2.5	65
65-250A	11	15	23.4	70	2.5	65
65-250B	11	15	21.6	60	2.5	65
65-315A	22	30	23.7	113	2.5	65
65-315B	18.5	25	22.5	101	2.5	65
65-100(ผม)	3	4	50	12.5	2.5	65
65-100(ไอ)เอ	2.2	3	44.7	10	2.5	65
65-125(ผม)	5.5	7.5	50	20	2.5	65
65-125(ไอ)เอ	4	5.5	45	16	2.5	65
65-160(ผม)	7.5	10	50	32	2.5	65
65-160(ไอ)เอ	7.5	10	46.7	28	2.5	65
65-160(ไอ)บี	5.5	7.5	43.4	24	2.5	65
65-200(ผม)	15	20	50	50	2.5	65
65-200(ไอ)เอ	11	15	47	44	2.5	65
65-200(ไอ)บี	7.5	10	43.3	38	2.5	65
65-250(ผม)	22	30	50	80	2.5	65
65-250(ไอ)เอ	18.5	25	46.7	70	2.5	65
65-250(ไอ)บี	15	20	43.3	60	2.5	65
65-315(ไอ)เอ	30	40	56.5	110	2.5	65
80-100	3	4	50	12.5	3	80
80-100A	2.2	3	44.7	10	3	80
80-125	5.5	7.5	50	20	3	80
80-125A	4	5.5	45	16	3	80
80-160	7.5	10	50	32	3	80
80-160A	7.5	10	46.7	28	3	80
80-160B	5.5	7.5	43.4	24	3	80
80-200	15	20	50	50	3	80
80-200A	11	15	47	44	3	80
80-200B	7.5	10	43.3	38	3	80
80-250	22	30	50	80	3	80
80-250A	18.5	25	46.7	70	3	80
80-250B	15	20	43.3	60	3	80
80-315	37	50	50	125	3	80
80-315A	30	40	46.5	110	3	80
80-315B	30	40	44.5	100	3	80
80-350	55	75	50	150	3	80
80-350A	45	60	44.5	142	3	80
80-350B	37	50	41	135	3	80
80-100(ฉัน)	5.5	7.5	100	12.5	3	80
80-100(ไอ)เอ	4	5.5	89	10	3	80
80-125(ผม)	11	15	100	20	3	80
80-125(ไอ)เอ	7.5	10	89	16	3	80
80-160(ฉัน)	15	20	100	32	3	80
80-160(ไอ)เอ	11	15	93.5	28	3	80
80-200(ผม)	22	30	100	50	3	80
80-200(ไอ)เอ	18.5	25	93.5	44	3	80
80-200(ไอ)บี	15	20	87	38	3	80
80-250(ผม)	37	50	100	80	3	80
80-250(ไอ)เอ	30	40	93.5	70	3	80
80-250(ไอ)บี	30	40	87	60	3	80
80-315(ผม)	75	100	100	125	3	80
80-315(ไอ)เอ	55	75	95	113	3	80
100-100	5.5	7.5	100	12.5	4	100
100-100A	4	5.5	89	10	4	100
100-125	11	15	100	20	4	100
100-125A	7.5	10	89	16	4	100
100-160	15	20	100	32	4	100
100-160A	11	15	93.5	28	4	100
100-200	22	30	100	50	4	100
100-200A	18.5	25	93.5	44	4	100
100-200B	15	20	87	38	4	100
100-250	37	50	100	80	4	100
100-250A	30	40	93.5	70	4	100
100-250B	30	40	87	60	4	100
100-315	75	100	100	125	4	100
100-315A	55	75	95	113	4	100
100-315B	45	60	90	101	4	100
100-350	90	120	100	150	4	100
100-350A	75	100	88	142	4	100
100-350B	55	75	80	135	4	100
100-100(ผม)	11	15	160	12.5	4	100
100-125(ผม)	15	20	160	20	4	100
100-125(ไอ)เอ	11	15	140	17	4	100
100-160(ผม)	22	30	160	32	4	100
100-160(ไอ)เอ	18.5	25	140	28	4	100
100-200(ผม)	37	50	160	50	4	100
100-200(ไอ)เอ	30	40	140	45	4	100
100-200(ไอ)บี	22	30	100	40	4	100
100-250(ผม)	55	75	160	80	4	100
100-250(ไอ)เอ	45	60	140	72	4	100
100-250(ไอ)บี	37	50	100	65	4	100
125-100	11	15	160	12.5	5	125
125-100A	7.5	10	143	10	5	125
125-125	15	20	160	20	5	125
125-125A	11	15	143	16	5	125
125-160A	18.5	25	150	28	5	125
125-160B	15	20	138	24	5	125
125-200	37	50	160	50	5	125
125-200A	30	40	150	44	5	125
125-200B	22	30	138	37.5	5	125
125-250	55	75	160	80	5	125
150-125	11	15	160	20	6	150
150-160	22	30	160	32	6	150
150-160A	18.5	25	150	28	6	150
150-160B	15	20	140	24	6	150
150-200	37	50	160	50	6	150
150-200A	30	40	150	44	6	150
150-250	75	100	160	80	6	150
150-250A	55	75	150	70	6	150
150-250B	45	60	138	60	6	150
150-350	110	150	160	150	6	150
150-350A	90	120	150	142	6	150
150-350B	75	100	140	135	6	150
150-250(ผม)	75	100	200	80	6	150
150-250(ไอ)เอ	55	75	187	70	6	150
150-250(ไอ)บี	45	60	173	60	6	150
150-315(ผม)	110	150	200	125	6	150
150-315(ไอ)เอ	90	120	187	110	6	150
150-315(ไอ)บี	75	100	173	95	6	150
125-200B	22	30	138	37.5	5	125
125-250A	45	60	150	70	5	125
125-250B	37	50	138	60	5	125
125-315	90	120	160	125	5	125
125-315A	75	100	150	110	5	125
125-315B	75	100	143	100	5	125
125-315C	55	75	134	88	5	125
150-125A	7.5	10	150	16	6	150
150-200-15	15	20	160	12.5	6	150
150-200A	11	15	147	10	6	150
150-250	75	100	160	80	6	150
150-250	18.5	25	160	20	6	150
150-250A	15	20	147	17	6	150
150-250B	11	15	134	14	6	150
150-315	30	40	160	32	6	150
150-315A	22	30	150	28	6	150
150-315B	18.5	25	138	24	6	150
150-400	45	60	160	50	6	150
150-400A	37	50	187	44	6	150
150-400B	30	40	174	38	6	150
150-315(บี)	75	100	173	95	6	150
200-200	15	20	200	12.5	8	200
200-200A	11	15	179	10	8	200
200-250	18.5	25	200	20	8	200
200-250A	15	20	184.4	17	8	200
200-250B	11	15	179	14	8	200
200-315	30	40	200	32	8	200
200-315A	22	30	187	28	8	200
200-315B	18.5	25	173	24	8	200
200-400	45	60	200	50	8	200
200-400A	37	50	187	44	8	200
200-400B	30	40	174	38	8	200
200-200(ผม)	22	30	400	12.5	8	200
200-250(ผม)	30	40	400	20	8	200
200-250(I)ก	22	30	358	16	8	200
200-315(ผม)	55	75	400	32	8	200
200-315(ไอ)เอ	45	60	374	28	8	200
200-315(ไอ)บี	37	50	346	24	8	200
200-400(ผม)	75	100	400	50	8	200
200-400(I)ก	75	100	374	44	8	200
200-400(ไอ)บี	55	75	346	38	8	200
200-400(ไอ)ซี	45	60	320	32	8	200
250-400	110	150	500	50	10	250

คุณสมบัติและการใช้งาน

คุณสมบัติ

● โครงสร้างแนวตั้งขนาดกะทัดรัด:แนวตั้งของปั๊ม IHG การออกแบบไปป์ไลน์ใช้พื้นที่น้อยที่สุดและช่วยให้สามารถบูรณาการได้อย่างลงตัว เข้าสู่ระบบท่อที่มีอยู่
● ความง่ายในการติดตั้ง:มีทั้งทางเข้าและทางออกบน เส้นกลางเดียวกัน การติดตั้งทำได้ง่ายและไม่ต้องใช้ การจัดตำแหน่งเพิ่มเติม
● ความเสถียรและเสียงรบกวนต่ำ:การออกแบบของปั๊มมีขนาดเล็กลง แรงสั่นสะเทือนทำให้การทำงานมีเสถียรภาพและเงียบ
● ซีลกลที่ทนทาน:พร้อมกับซิลิกอนคาร์ไบด์ ซีลเชิงกลและวัสดุที่ทนต่อการสึกหรออื่น ๆ เพื่อป้องกันการรั่วไหล เพิ่มอายุการใช้งานของปั๊ม
● การออกแบบที่เป็นมิตรต่อการบำรุงรักษา:ฝาครอบปั๊มและมอเตอร์ ส่วนประกอบสามารถถอดออกเพื่อการบำรุงรักษาได้อย่างง่ายดาย ลดการหยุดทำงานและการซ่อมแซม ค่าใช้จ่าย

การใช้งาน

ปั๊มไปป์ไลน์แนวตั้งสเตนเลสสตีล IHG ใช้งานได้อเนกประสงค์ ออกแบบมาสำหรับ การใช้งานที่ต้องการการถ่ายโอนของเหลวที่สะอาดและมีประสิทธิภาพ:

● น้ำประปาอุตสาหกรรม
● การประปาและการระบายน้ำในเมือง
● การเพิ่มแรงดันน้ำในอาคารสูง
● ระบบดับเพลิง
● การชลประทานในสวน
● HVAC และการไหลเวียนของเครื่องทำความเย็น
● ระบบหมุนเวียนน้ำร้อนและน้ำเย็นในห้องน้ำ
● การขนส่งของไหลทางไกล
● บูรณาการกับอุปกรณ์ต่างๆ

การออกแบบที่แข็งแกร่งและขอบเขตการใช้งานที่ยืดหยุ่นของปั๊มนี้ทำให้มีความน่าเชื่อถือ ทางเลือกสำหรับระบบน้ำอุตสาหกรรม เทศบาล และเชิงพาณิชย์ เพื่อให้มั่นใจได้ ความทนทานและประสิทธิภาพในภาคส่วนต่างๆ
